Ендова представляет собой внутренний угол крыши, где сходятся два ската. Это один из наиболее нагруженных участков кровли: именно здесь собирается и отводится большой объем дождевой и талой воды. Поэтому от правильности устройства ендовы во многом зависит герметичность и надежность всей кровельной конструкции.
Монтаж ендовы начинают с подготовки основания и проверки геометрии скатов. Затем укладывают подкладочный и гидроизоляционный слой, устанавливают планки и монтируют кровельное покрытие. На каждом этапе важно соблюдать технологию, чтобы избежать протечек, деформации элементов и скопления влаги.
Монтаж ендовы начинают с подготовки основания и проверки геометрии скатов. Затем укладывают подкладочный и гидроизоляционный слой, устанавливают планки и монтируют кровельное покрытие. На каждом этапе важно соблюдать технологию, чтобы избежать протечек, деформации элементов и скопления влаги.
Определение ендовы и её назначение на кровле
Ендова - это желобообразный узел, который формируется в месте соединения двух скатов кровли. Он собирает воду с большой площади и направляет ее в водосточную систему.
Этот участок подвергается повышенной нагрузке из-за постоянного воздействия воды, снега, льда и перепадов температур. Поэтому для устройства ендовы используют прочные материалы, а основание под неё делают ровным и устойчивым.
Без качественной гидроизоляции и правильного монтажа в этом месте могут возникнуть протечки. Вода способна проникать под кровельное покрытие, повреждать стропильную систему, утеплитель и другие элементы конструкции.
В условиях российского климата с частыми перепадами температур и обильными осадками к ендове предъявляются повышенные требования. Толщину и тип металла, ширину планок и способ монтажа подбирают с учётом конструкции кровли, типа покрытия и условий эксплуатации.
Этот участок подвергается повышенной нагрузке из-за постоянного воздействия воды, снега, льда и перепадов температур. Поэтому для устройства ендовы используют прочные материалы, а основание под неё делают ровным и устойчивым.
Без качественной гидроизоляции и правильного монтажа в этом месте могут возникнуть протечки. Вода способна проникать под кровельное покрытие, повреждать стропильную систему, утеплитель и другие элементы конструкции.
В условиях российского климата с частыми перепадами температур и обильными осадками к ендове предъявляются повышенные требования. Толщину и тип металла, ширину планок и способ монтажа подбирают с учётом конструкции кровли, типа покрытия и условий эксплуатации.
Проверка геометрии ендовы перед укладкой подкладки
Перед началом монтажных работ проверяют ровность линии ендовы и угол схождения скатов по всей длине. Основная задача - убедиться, что осевая линия проходит ровно и без заметных отклонений.
Для контроля используют строительный шнур или лазерный уровень. Такая проверка позволяет заранее обнаружить проблемы с геометрией, которые впоследствии могут привести к нарушению стока воды и ухудшению герметичности узла.
Особое внимание уделяют основанию под ендову. Оно может быть выполнено из ОСП, влагостойкой фанеры или обрезной доски. Поверхность должна быть ровной, без выступающих шляпок гвоздей, резких перепадов высоты и других дефектов.
Неровности основания могут привести к деформации планок и подкладочного слоя. Поэтому подготовка поверхности - один из важных этапов монтажа.
Для контроля используют строительный шнур или лазерный уровень. Такая проверка позволяет заранее обнаружить проблемы с геометрией, которые впоследствии могут привести к нарушению стока воды и ухудшению герметичности узла.
Особое внимание уделяют основанию под ендову. Оно может быть выполнено из ОСП, влагостойкой фанеры или обрезной доски. Поверхность должна быть ровной, без выступающих шляпок гвоздей, резких перепадов высоты и других дефектов.
Неровности основания могут привести к деформации планок и подкладочного слоя. Поэтому подготовка поверхности - один из важных этапов монтажа.

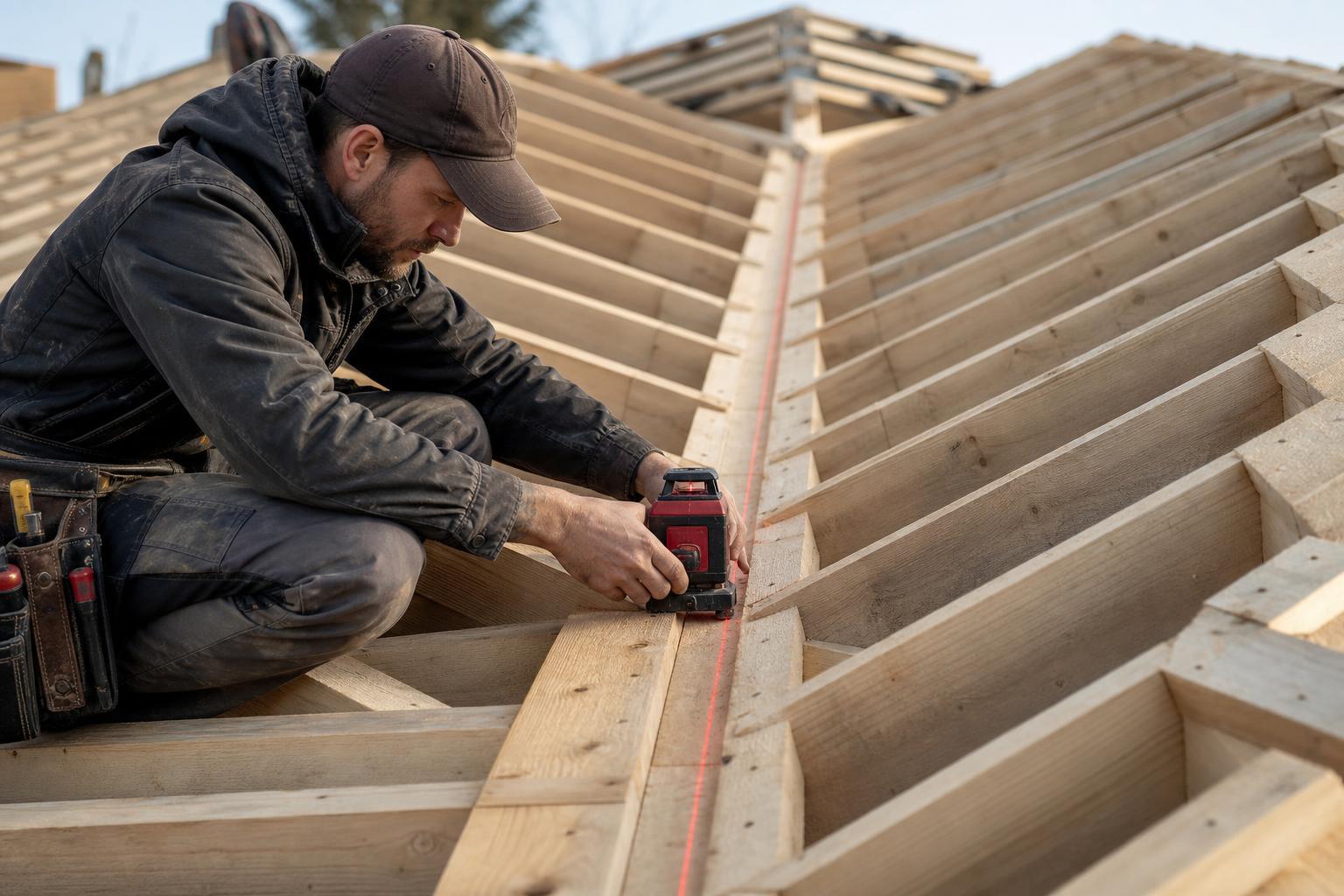

Проверка ровности линии ендовы перед укладкой подкладочного слоя помогает обеспечить правильный сток воды и снизить риск протечек.
Если покрытие - мягкая черепица, поверх ОСП в зоне ендовы укладывают специальный самоклеящийся подкладочный ковёр шириной 1 м - по 50 см с каждой стороны от осевой линии. Он создает дополнительный защитный барьер и снижает риск проникновения воды в конструкцию.
Планка толщиной 0,5 мм отличается большей жесткостью и меньше деформируется при температурных изменениях. Планка толщиной 0,45 мм стоит дешевле, но требует более аккуратного монтажа, поскольку риск заломов выше. Конкретную толщину выбирают с учётом длины ендовы, типа кровельного покрытия и климатических условий.
Подготовка основания и геометрия ендовы
Основание под ендову должно выдерживать вес кровельного покрытия и обеспечивать ровную поверхность для укладки гидроизоляционных материалов.
В зоне ендовы стандартная разреженная обрешетка не используется. Здесь предусматривают сплошное основание из ОСП или фанеры либо частую обрешётку с шагом 100-150 мм. Такое решение уменьшает вероятность прогибов и обеспечивает плотное прилегание последующих слоев.
Для листовых оснований рекомендуется располагать стыки вразбежку и оставлять зазор 3-4 мм. Перепады по высоте желательно ограничивать значением не более 2 мм. Это позволяет материалам компенсировать температурные и влажностные изменения без образования деформаций.
В зоне ендовы стандартная разреженная обрешетка не используется. Здесь предусматривают сплошное основание из ОСП или фанеры либо частую обрешётку с шагом 100-150 мм. Такое решение уменьшает вероятность прогибов и обеспечивает плотное прилегание последующих слоев.
Для листовых оснований рекомендуется располагать стыки вразбежку и оставлять зазор 3-4 мм. Перепады по высоте желательно ограничивать значением не более 2 мм. Это позволяет материалам компенсировать температурные и влажностные изменения без образования деформаций.

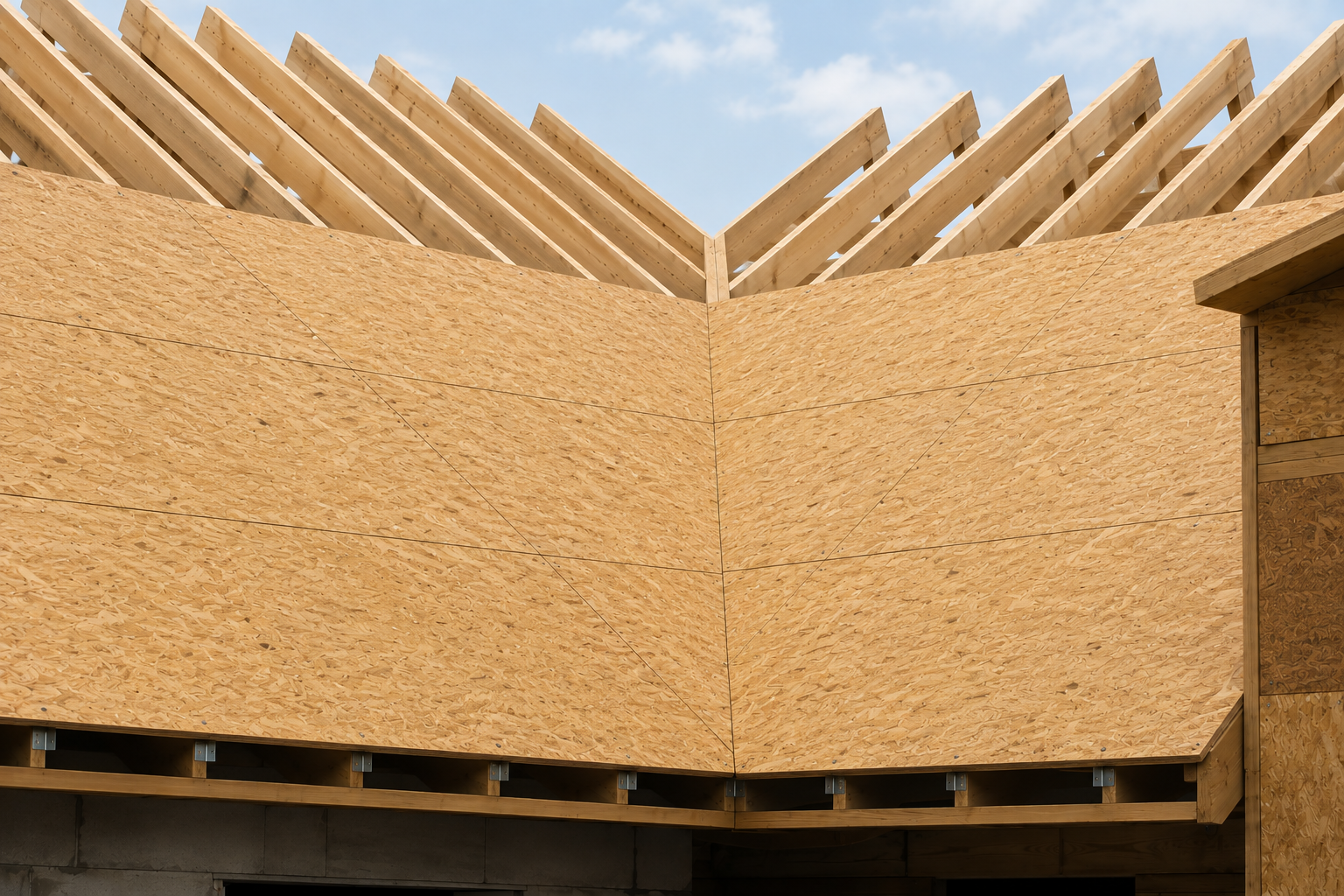

Подготовка сплошного основания из ОСП под ендову на стропильной системе
После монтажа обрешетки геометрию линии ендовы проверяют повторно. Отклонения от оси могут нарушить равномерность стока воды и увеличить нагрузку на гидроизоляционный слой.
Работы выполняют от карниза вверх, последовательно контролируя положение каждой доски или листа.
Работы выполняют от карниза вверх, последовательно контролируя положение каждой доски или листа.
Ширина нижней планки обычно составляет 300-400 мм по полке. При больших площадях скатов или в регионах с повышенной снеговой нагрузкой может использоваться расширенный вариант - до 500-600 мм. Это увеличивает площадь, доступную для стока воды.
Устройство подкладочного слоя в ендове
Подкладочный слой создает дополнительный барьер для воды, которая стекает по внутреннему углу кровли. Материал раскладывают симметрично относительно оси ендовы, чтобы защитить обе стороны узла.
Перед укладкой основного гидроизоляционного материала вдоль линии ендовы по 30-50 см с каждой стороны от ендовой балки укладывают самоклеящуюся гидроизоляционную ленту. Она фиксируется к основанию и дополнительно защищает наиболее уязвимую зону от проникновения влаги.
Перед укладкой основного гидроизоляционного материала вдоль линии ендовы по 30-50 см с каждой стороны от ендовой балки укладывают самоклеящуюся гидроизоляционную ленту. Она фиксируется к основанию и дополнительно защищает наиболее уязвимую зону от проникновения влаги.

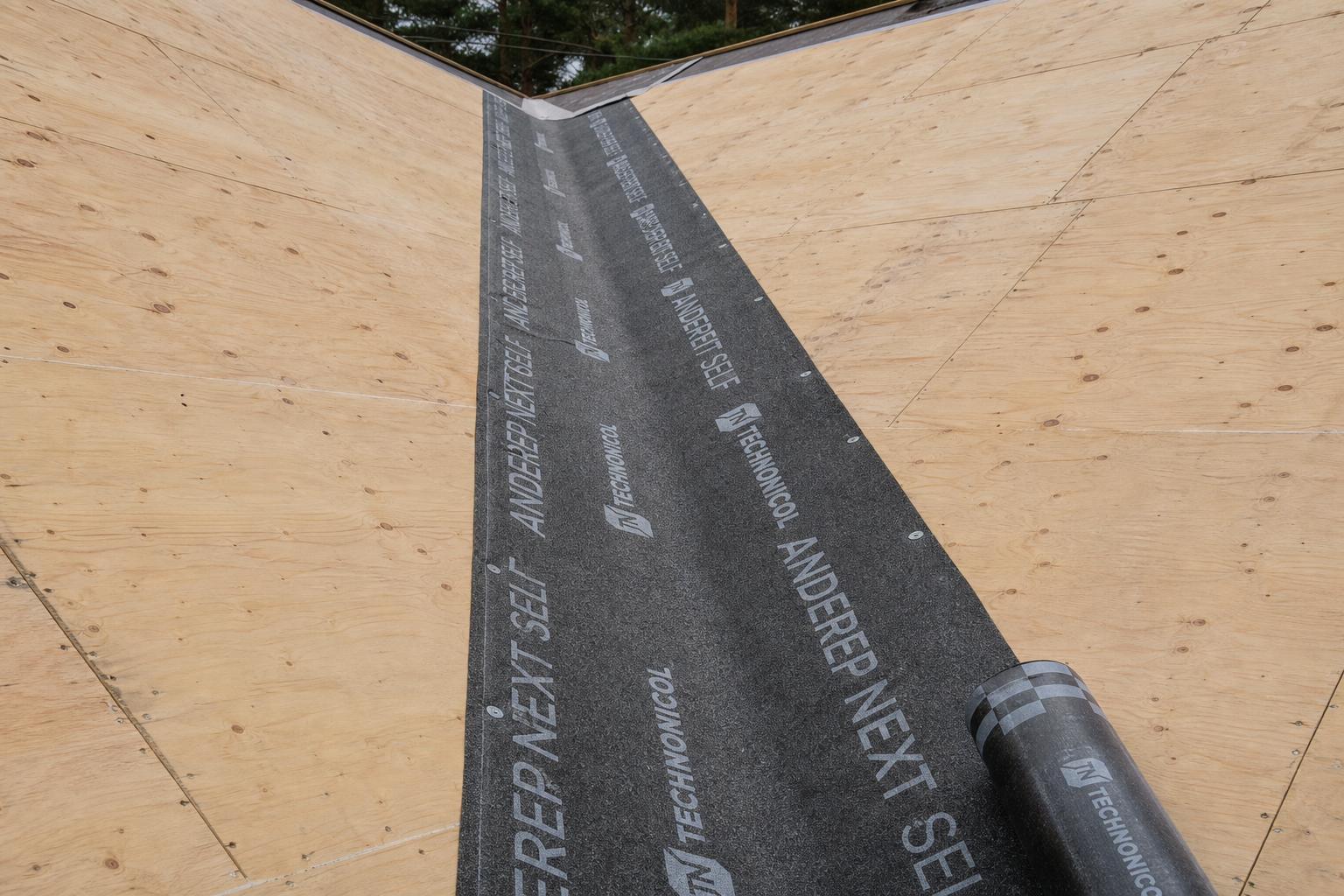

Укладка самоклеящегося подкладочного ковра шириной 1 м по оси ендовы на подготовленном основании.
Если кровля выполнена из мягкой черепицы, поверх ОСП в зоне ендовы укладывают самоклеящийся подкладочный ковёр шириной 1 м - по 50 см с каждой стороны от оси ендовы.
Ковёр должен лежать ровно, без складок и заломов. Это позволяет сформировать сплошной защитный слой и снизить риск протечек при интенсивном стоке дождевой и талой воды.
При температуре окружающего воздуха ниже 10 °C битумные клеевые полосы нижнего листа рекомендуется подогревать строительным феном и тщательно прижимать к ним лепестки верхнего листа. Такой приём улучшает сцепление материалов при монтаже в холодную погоду.
Ковёр должен лежать ровно, без складок и заломов. Это позволяет сформировать сплошной защитный слой и снизить риск протечек при интенсивном стоке дождевой и талой воды.
При температуре окружающего воздуха ниже 10 °C битумные клеевые полосы нижнего листа рекомендуется подогревать строительным феном и тщательно прижимать к ним лепестки верхнего листа. Такой приём улучшает сцепление материалов при монтаже в холодную погоду.
В ендове сначала устраивают защитный слой в виде подкладочного гидроизоляционного ковра шириной 1 м, который раскладывают симметрично по оси. Это обеспечивает дополнительную защиту внутреннего угла от влаги.
Монтаж ендовы: основные этапы и правила
Монтаж ендовы начинают с установки нижней планки. Ее укладывают по оси ендовы и фиксируют к подготовленному основанию саморезами или гвоздями. В исходной схеме предусмотрен шаг крепления не менее 30 см.
Планка должна прилегать к основанию без значительных перекосов и деформаций. Крепление выполняют так, чтобы оно не препятствовало свободному стоку воды.
После установки нижней планки монтируют кровельное покрытие. Листы подрезают по линии ендовы, оставляя водоотбойную канавку шириной 60-100 мм от центра ендовы.
При работе с металлочерепицей или профнастилом используют ножницы по металлу. Болгарку для резки листов применять не следует, поскольку высокая температура может повредить защитный и полимерный слой металла.
Планка должна прилегать к основанию без значительных перекосов и деформаций. Крепление выполняют так, чтобы оно не препятствовало свободному стоку воды.
После установки нижней планки монтируют кровельное покрытие. Листы подрезают по линии ендовы, оставляя водоотбойную канавку шириной 60-100 мм от центра ендовы.
При работе с металлочерепицей или профнастилом используют ножницы по металлу. Болгарку для резки листов применять не следует, поскольку высокая температура может повредить защитный и полимерный слой металла.

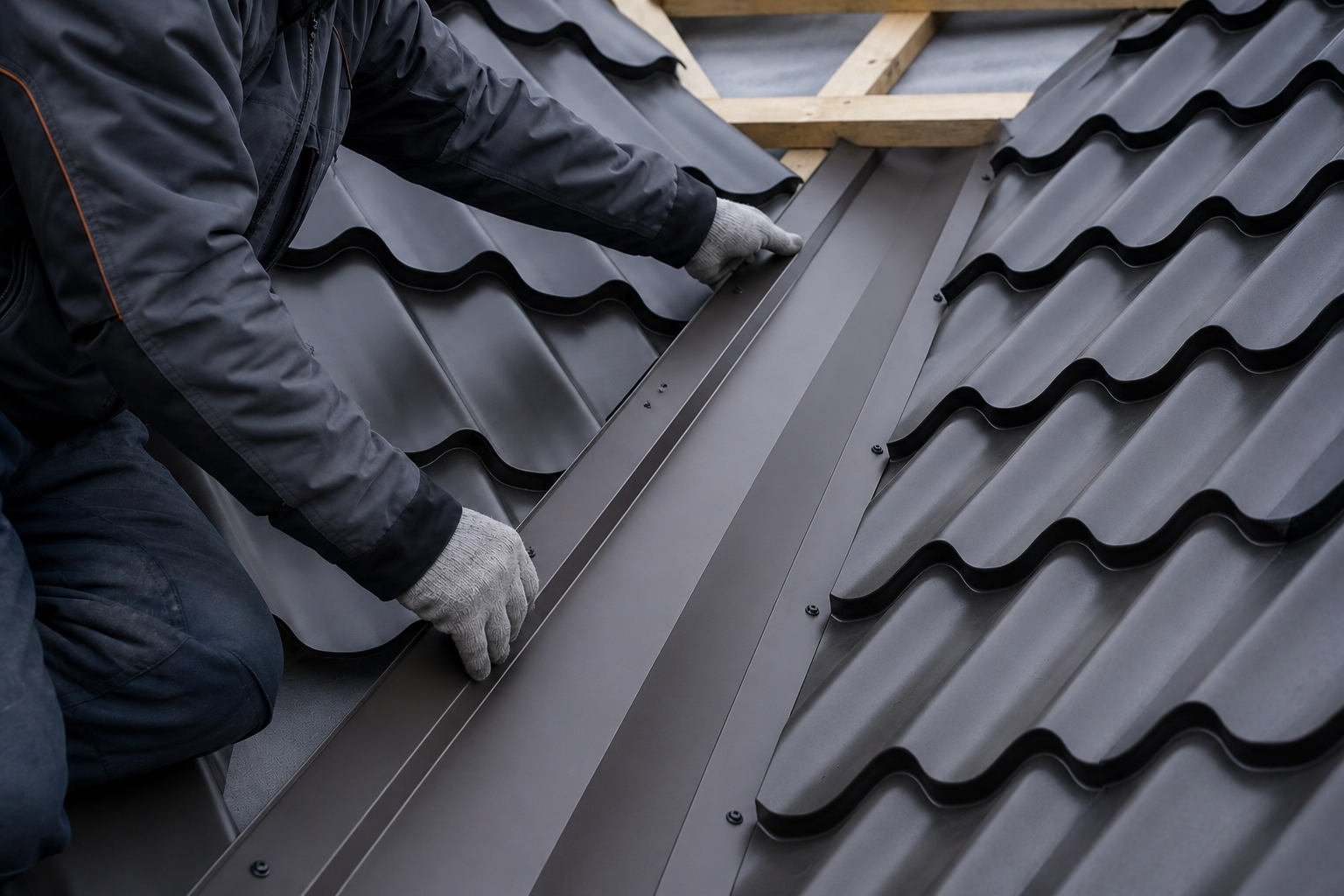

Установка нижней ендовой планки и подрезка листов металлочерепицы по оси ендовы
Верхнюю планку устанавливают поверх кровельного покрытия. Она закрывает стык листов и направляет воду в центральный желоб. Конкретный зазор и способ крепления зависят от типа кровельного покрытия и конструкции ендовы.
На сложных участках крыши, а также в местах примыкания к дымоходам и другим конструкциям используют дополнительные элементы. Стыки и примыкания оформляют в соответствии с технологией конкретной кровельной системы.
На сложных участках крыши, а также в местах примыкания к дымоходам и другим конструкциям используют дополнительные элементы. Стыки и примыкания оформляют в соответствии с технологией конкретной кровельной системы.
Выбор способа устройства зависит от типа кровельного покрытия, конструкции крыши и требований к внешнему виду и обслуживанию узла.
Контроль качества, обслуживание и типичные ошибки
После завершения монтажа проверяют плотность прилегания всех элементов, состояние стыков и отсутствие участков, через которые вода может проникать под кровельное покрытие.
Особое внимание уделяют линии оси ендовы. Даже небольшие отклонения могут повлиять на направление стока воды, поэтому геометрию проверяют ещё до окончательного закрытия узла кровельным покрытием.

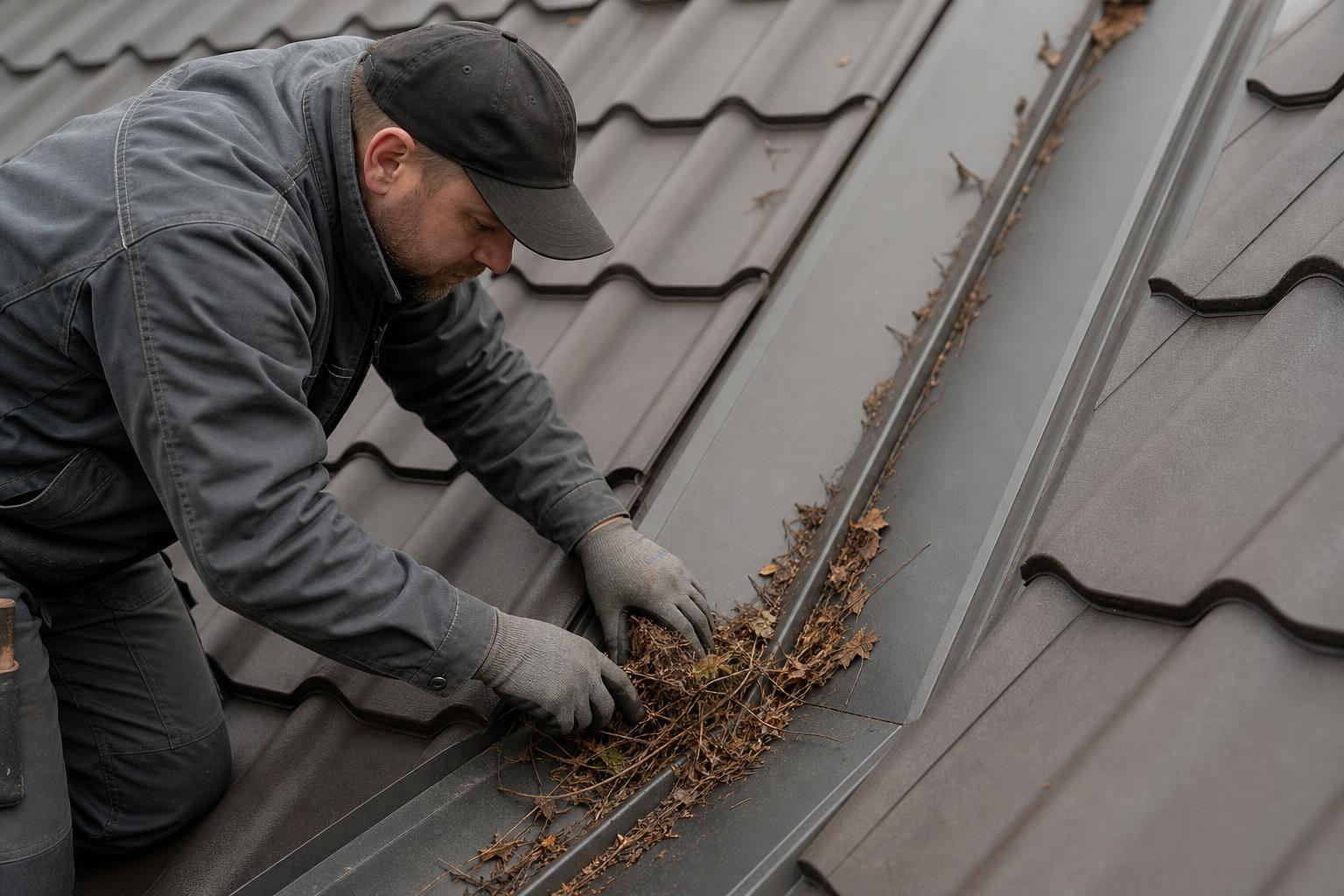

В процессе эксплуатации ендову необходимо очищать от листьев, веток и другого мусора. В регионах с обильными снегопадами также контролируют скопление снега и наледи. Это помогает предотвратить застой воды и чрезмерную нагрузку на конструкцию.
При обнаружении повреждений планки или подкладочного слоя проводят локальный ремонт. Не всегда требуется демонтировать всё кровельное покрытие - объем работ зависит от характера повреждения.
Особое внимание уделяют линии оси ендовы. Даже небольшие отклонения могут повлиять на направление стока воды, поэтому геометрию проверяют ещё до окончательного закрытия узла кровельным покрытием.
В процессе эксплуатации ендову необходимо очищать от листьев, веток и другого мусора. В регионах с обильными снегопадами также контролируют скопление снега и наледи. Это помогает предотвратить застой воды и чрезмерную нагрузку на конструкцию.
При обнаружении повреждений планки или подкладочного слоя проводят локальный ремонт. Не всегда требуется демонтировать всё кровельное покрытие - объем работ зависит от характера повреждения.
К типичным ошибкам относятся:
Открытая ендова проще в обслуживании, но требует регулярной очистки. При закрытых вариантах и использовании метода подреза особенно важно соблюдать технологию монтажа, поскольку ошибки в подрезке могут привести к попаданию воды под покрытие.
- неровное основание;
- неправильное расположение стыков ОСП или фанеры;
- перепады основания более допустимых значений;
- использование разреженной обрешётки в зоне ендовы;
- неправильная подрезка кровельных листов;
- повреждение защитного покрытия металла при резке;
- недостаточная герметизация примыканий;
- неправильный выбор ширины нижней планки.
Открытая ендова проще в обслуживании, но требует регулярной очистки. При закрытых вариантах и использовании метода подреза особенно важно соблюдать технологию монтажа, поскольку ошибки в подрезке могут привести к попаданию воды под покрытие.
Расчет пропускной способности ендовы
Пропускная способность ендовы зависит от площади водосбора, уклона скатов, длины ендовы и размеров водоотводящего элемента.
В исходной схеме расчет выполняется с учетом площади скатов, коэффициента осадков, длины ендовы и скорости стока. Полученное значение используют для определения необходимой ширины нижней планки.
В регионах с высокой нормативной снеговой нагрузкой, указанной в исходных расчётах как 230 кг/м², коэффициент осадков принимают в диапазоне 1,4-1,6. При площади водосбора более 80 м² для одной ендовы предусматривают увеличение ширины планки до 500 мм. Толщина металла в таком случае может быть увеличена до 0,55 мм.
Конкретные значения необходимо определять для условий конкретного объекта, поскольку пропускная способность зависит от конструкции и интенсивности осадков.
При уклоне скатов менее 20° скорость стока снижается. Поэтому для длинных ендов дополнительно оценивают необходимость увеличения пропускной способности или устройства дополнительных элементов водоотвода. В исходной схеме для ендов длиной более 6 м предусмотрена установка дополнительных водосборных воронок через каждые 4 м.
Такие расчёты помогают снизить риск перелива воды через борта планки во время интенсивных осадков.
В исходной схеме расчет выполняется с учетом площади скатов, коэффициента осадков, длины ендовы и скорости стока. Полученное значение используют для определения необходимой ширины нижней планки.
В регионах с высокой нормативной снеговой нагрузкой, указанной в исходных расчётах как 230 кг/м², коэффициент осадков принимают в диапазоне 1,4-1,6. При площади водосбора более 80 м² для одной ендовы предусматривают увеличение ширины планки до 500 мм. Толщина металла в таком случае может быть увеличена до 0,55 мм.
Конкретные значения необходимо определять для условий конкретного объекта, поскольку пропускная способность зависит от конструкции и интенсивности осадков.
При уклоне скатов менее 20° скорость стока снижается. Поэтому для длинных ендов дополнительно оценивают необходимость увеличения пропускной способности или устройства дополнительных элементов водоотвода. В исходной схеме для ендов длиной более 6 м предусмотрена установка дополнительных водосборных воронок через каждые 4 м.
Такие расчёты помогают снизить риск перелива воды через борта планки во время интенсивных осадков.
Интеграция ендовы с элементами снегозадержания и вентиляции
При монтаже ендовы на кровлях с трубчатыми снегозадержателями кронштейны располагают на расстоянии не менее 150 мм от осевой линии ендовы. Это позволяет не повреждать гидроизоляционный ковёр и сохранить целостность узла.
Расстояние между кронштейнами и способ их крепления выбирают с учетом конструкции снегозадержателя и рекомендаций производителя. В исходной схеме указаны компенсационные зазоры 8-10 мм между кронштейнами.
Вентиляционные элементы - аэраторы или коньковые вентили - располагают с учетом конструкции кровли и требований выбранной системы. В исходном материале указан ориентир не менее 300 мм от верхнего края ендовы.
В районах с частыми оттепелями в исходной схеме также предусмотрена дополнительная полоса самоклеящейся мембраны шириной 200 мм под снегозадержателями. Такое решение используют для дополнительной защиты гидроизоляционного слоя в зоне возможного образования наледи.
Расстояние между кронштейнами и способ их крепления выбирают с учетом конструкции снегозадержателя и рекомендаций производителя. В исходной схеме указаны компенсационные зазоры 8-10 мм между кронштейнами.
Вентиляционные элементы - аэраторы или коньковые вентили - располагают с учетом конструкции кровли и требований выбранной системы. В исходном материале указан ориентир не менее 300 мм от верхнего края ендовы.
В районах с частыми оттепелями в исходной схеме также предусмотрена дополнительная полоса самоклеящейся мембраны шириной 200 мм под снегозадержателями. Такое решение используют для дополнительной защиты гидроизоляционного слоя в зоне возможного образования наледи.
Факторы долговечности ендовы
Срок службы ендовы зависит от толщины металла, типа защитного покрытия, качества монтажа и условий эксплуатации.
Для кровельных систем используют сталь с различными видами защитно-декоративных покрытий. В исходной статье для стали толщиной 0,5 мм с покрытием полиэстер указан ориентировочный срок службы около 25 лет в средней полосе России. В районах с повышенной влажностью и воздействием соленого воздуха целесообразно рассматривать более устойчивые покрытия, например пурал или PVDF.
При монтаже важно обеспечить правильный уклон, ровное основание и свободный сток воды. Нельзя допускать мест, где вода может задерживаться или попадать под элементы кровельного покрытия.
Для кровельных систем используют сталь с различными видами защитно-декоративных покрытий. В исходной статье для стали толщиной 0,5 мм с покрытием полиэстер указан ориентировочный срок службы около 25 лет в средней полосе России. В районах с повышенной влажностью и воздействием соленого воздуха целесообразно рассматривать более устойчивые покрытия, например пурал или PVDF.
При монтаже важно обеспечить правильный уклон, ровное основание и свободный сток воды. Нельзя допускать мест, где вода может задерживаться или попадать под элементы кровельного покрытия.
Совместимость с композитной черепицей
При установке композитной черепицы ендову монтируют с учетом особенностей конкретной кровельной системы. Для крепления элементов используют саморезы с EPDM-прокладкой, если это предусмотрено производителем.
В исходной схеме указан шаг крепления 300 мм, а основной нижний элемент располагается под кровельным покрытием с отступом 150 мм.
При сочетании разных металлических элементов необходимо учитывать их совместимость, чтобы снизить риск коррозии. Важно также исключить прямой контакт материалов, которые могут вступать в нежелательную химическую реакцию.
В исходной схеме указан шаг крепления 300 мм, а основной нижний элемент располагается под кровельным покрытием с отступом 150 мм.
При сочетании разных металлических элементов необходимо учитывать их совместимость, чтобы снизить риск коррозии. Важно также исключить прямой контакт материалов, которые могут вступать в нежелательную химическую реакцию.
Частые вопросы
Какая обрешетка требуется в зоне ендовы?
В зоне ендовы стандартную разреженную обрешетку не используют. Здесь предусматривают сплошное основание из ОСП или фанеры либо частую доску с шагом 100-150 мм.
Такое основание уменьшает вероятность прогиба и обеспечивает ровную поверхность для последующих слоев.
Такое основание уменьшает вероятность прогиба и обеспечивает ровную поверхность для последующих слоев.
Какой зазор оставляют между стыками листовых оснований?
Для листовых оснований рекомендуется располагать стыки вразбежку и оставлять зазор 3-4 мм. Перепады по высоте желательно ограничивать значением не более 2 мм.
Это позволяет материалу компенсировать изменения размеров при колебаниях температуры и влажности.
Это позволяет материалу компенсировать изменения размеров при колебаниях температуры и влажности.
Какое отклонение от оси ендовы считается недопустимым?
Отклонения от оси ендовы более 5 мм на погонный метр могут привести к неравномерному стоку воды и дополнительной нагрузке на гидроизоляцию.
Какой ширины обычно бывает нижняя планка?
Обычно используют планку шириной около 300-400 мм. При большой площади водосбора или повышенной снеговой нагрузке ширину могут увеличить до 500-600 мм.
Точный размер зависит от конструкции ендовы, площади скатов и расчетной нагрузки.
Точный размер зависит от конструкции ендовы, площади скатов и расчетной нагрузки.
Как фиксируют нижнюю планку?
Нижнюю планку укладывают по оси ендовы и фиксируют к подготовленному основанию саморезами или гвоздями. В исходной схеме указан шаг крепления не менее 30 см.
Крепеж не должен препятствовать свободному стоку воды.
Крепеж не должен препятствовать свободному стоку воды.
Какой ширины делают защитный подкладочный слой?
Для мягкой черепицы в исходной схеме предусмотрен самоклеящийся подкладочный ковер шириной 1 м - по 50 см с каждой стороны от оси ендовы.
Дополнительно вдоль линии ендовы может укладываться самоклеящаяся гидроизоляционная лента по 30-50 см с каждой стороны от ендовой балки.
Дополнительно вдоль линии ендовы может укладываться самоклеящаяся гидроизоляционная лента по 30-50 см с каждой стороны от ендовой балки.
Краткие выводы
Правильная организация стока воды в месте соединения скатов напрямую влияет на надежность всей кровли. Ендова принимает основной поток воды с прилегающих скатов, поэтому этот узел требует особенно тщательного монтажа.
Перед началом работ необходимо проверить геометрию скатов и подготовить ровное основание. В зоне ендовы устраивают сплошную или частую обрешетку, затем укладывают подкладочный и гидроизоляционный слой. После этого монтируют нижнюю планку, кровельное покрытие и, если конструкция предусматривает, верхнюю планку.
Важно правильно подобрать ширину и толщину элементов с учетом площади водосбора, длины ендовы, уклона скатов и климатических условий. Также необходимо учитывать расположение снегозадержателей и вентиляционных элементов.
Тщательная проверка каждого этапа помогает снизить риск протечек, деформации элементов и других проблем при эксплуатации кровли. Если возникают сомнения в геометрии основания, выборе материала или способе устройства ендовы, лучше привлечь специалиста ещё на этапе разметки и подготовки основания.
Перед началом работ необходимо проверить геометрию скатов и подготовить ровное основание. В зоне ендовы устраивают сплошную или частую обрешетку, затем укладывают подкладочный и гидроизоляционный слой. После этого монтируют нижнюю планку, кровельное покрытие и, если конструкция предусматривает, верхнюю планку.
Важно правильно подобрать ширину и толщину элементов с учетом площади водосбора, длины ендовы, уклона скатов и климатических условий. Также необходимо учитывать расположение снегозадержателей и вентиляционных элементов.
Тщательная проверка каждого этапа помогает снизить риск протечек, деформации элементов и других проблем при эксплуатации кровли. Если возникают сомнения в геометрии основания, выборе материала или способе устройства ендовы, лучше привлечь специалиста ещё на этапе разметки и подготовки основания.
