Кровля частного дома постоянно подвергается воздействию снега, ветра, осадков и перепадов температуры. При нарушении защиты от влаги вода и конденсат могут попадать в утеплитель и стропильную систему, что приводит к намоканию материалов, снижению теплоизоляционных свойств и повреждению деревянных элементов.
Правильное устройство кровельного пирога помогает защитить конструкцию от влаги и теплопотерь. Состав слоев зависит от конструкции крыши, выбранного покрытия и назначения чердачного пространства. Для утепленной крыши важны пароизоляция со стороны помещения, теплоизоляция, диффузионная или водозащитная мембрана и вентиляционный зазор. В холодном чердаке теплоизоляционный слой в конструкции ската отсутствует, а основное внимание уделяется защите от атмосферной влаги и организации вентиляции.
Требования к устройству кровли зависят от конкретной конструкции и применяемых материалов. Например, для утепленных крыш с металлическими и штучными кровельными покрытиями СП 17.13330.2017 предусматривает вентилируемую конструкцию с вентиляционным каналом между теплоизоляцией и кровлей. Высота такого канала должна быть не менее 50 мм.
Правильное устройство кровельного пирога помогает защитить конструкцию от влаги и теплопотерь. Состав слоев зависит от конструкции крыши, выбранного покрытия и назначения чердачного пространства. Для утепленной крыши важны пароизоляция со стороны помещения, теплоизоляция, диффузионная или водозащитная мембрана и вентиляционный зазор. В холодном чердаке теплоизоляционный слой в конструкции ската отсутствует, а основное внимание уделяется защите от атмосферной влаги и организации вентиляции.
Требования к устройству кровли зависят от конкретной конструкции и применяемых материалов. Например, для утепленных крыш с металлическими и штучными кровельными покрытиями СП 17.13330.2017 предусматривает вентилируемую конструкцию с вентиляционным каналом между теплоизоляцией и кровлей. Высота такого канала должна быть не менее 50 мм.

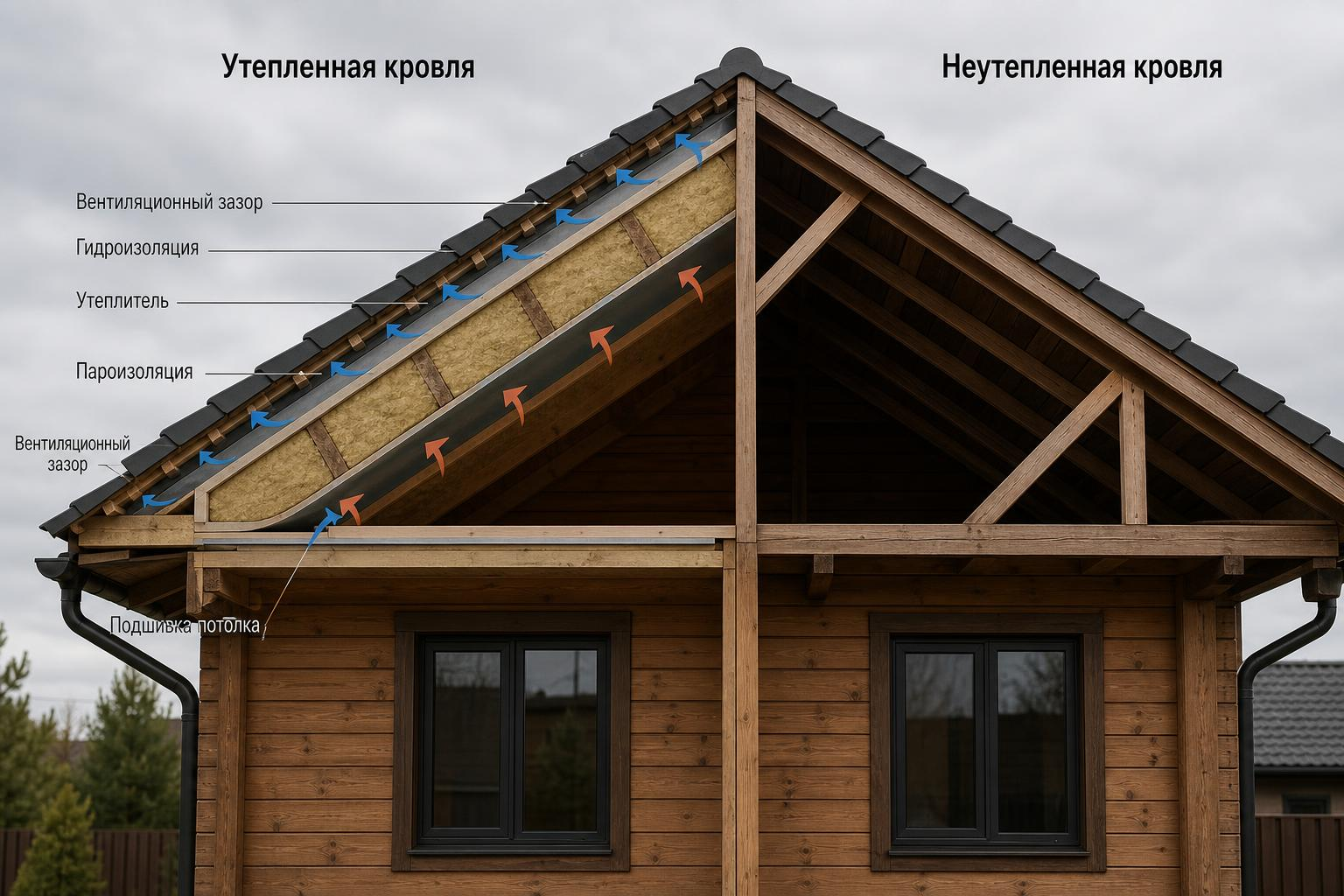

Виды кровельного пирога для частного дома
По назначению чердачного пространства выделяют два основных варианта конструкции:
- утепленный кровельный пирог - применяется, если под крышей находится жилое помещение, например мансардный этаж;
- неутепленный кровельный пирог - используется при холодном чердаке, когда теплоизоляция располагается не в конструкции ската, а в перекрытии между жилым этажом и чердаком.
Утепленная конструкция требует защиты теплоизоляции от водяного пара со стороны помещения и от внешней влаги. В ней особенно важно соблюдать последовательность слоев и обеспечить вентиляцию подкровельного пространства.
В холодном чердаке утеплитель в составе самого ската отсутствует, поэтому основная задача - защитить стропильную систему и внутреннюю поверхность кровли от атмосферной влаги и обеспечить свободное движение воздуха.
Конкретный состав кровельного пирога зависит от типа крыши, кровельного покрытия, конструкции стропильной системы и выбранных материалов. Поэтому толщину утеплителя, параметры вентиляции и способ монтажа следует определять с учетом проекта.
В холодном чердаке утеплитель в составе самого ската отсутствует, поэтому основная задача - защитить стропильную систему и внутреннюю поверхность кровли от атмосферной влаги и обеспечить свободное движение воздуха.
Конкретный состав кровельного пирога зависит от типа крыши, кровельного покрытия, конструкции стропильной системы и выбранных материалов. Поэтому толщину утеплителя, параметры вентиляции и способ монтажа следует определять с учетом проекта.
Слои кровельного пирога для утепленной скатной крыши
В утепленной скатной крыше слои располагаются последовательно, начиная со стороны внутреннего помещения. Типовая схема включает:
- Внутреннюю отделку
- Пароизоляцию
- Теплоизоляцию между стропилами
- Диффузионную ветроводозащитную или водозащитную мембрану
- Вентиляционный зазор
- Контробрешетку
- Обрешетку или сплошной настил
- Кровельное покрытие
Пароизоляционный слой защищает утеплитель от водяного пара, поступающего из помещения. Он должен быть непрерывным, а места соединения полотен - герметично проклеены. Требования к нахлестам зависят от действующей редакции нормативных документов и конкретного материала; например, в актуализированной редакции СП 17.13330.2017 для рулонных пароизоляционных материалов установлен нахлест не менее 100 мм.
Толщину теплоизоляции определяют теплотехническим расчетом с учетом климатических условий, конструкции крыши и характеристик выбранного материала. Поэтому значения вроде 200-250 мм для минеральной ваты следует воспринимать только как пример для отдельных конструкций, а не как универсальное требование.
Над утеплителем располагают диффузионную ветроводозащитную или водозащитную мембрану. Она препятствует попаданию внешней влаги в теплоизоляцию и при использовании подходящего материала позволяет выводить водяной пар из конструкции. СП 17.13330.2017 предусматривает для утепленных скатных крыш с рядом распространённых типов покрытий вентилируемую конструкцию с каналом между теплоизоляцией и кровлей.
Вентиляционный зазор создают с помощью контробрешетки. Его высота должна быть не менее 50 мм, при этом конкретные параметры вентиляционного канала зависят от длины и уклона ската.
Толщину теплоизоляции определяют теплотехническим расчетом с учетом климатических условий, конструкции крыши и характеристик выбранного материала. Поэтому значения вроде 200-250 мм для минеральной ваты следует воспринимать только как пример для отдельных конструкций, а не как универсальное требование.
Над утеплителем располагают диффузионную ветроводозащитную или водозащитную мембрану. Она препятствует попаданию внешней влаги в теплоизоляцию и при использовании подходящего материала позволяет выводить водяной пар из конструкции. СП 17.13330.2017 предусматривает для утепленных скатных крыш с рядом распространённых типов покрытий вентилируемую конструкцию с каналом между теплоизоляцией и кровлей.
Вентиляционный зазор создают с помощью контробрешетки. Его высота должна быть не менее 50 мм, при этом конкретные параметры вентиляционного канала зависят от длины и уклона ската.
Обрешетка служит основанием для кровельного покрытия. Ее конструкция и шаг зависят от выбранного материала. Для металлочерепицы параметры обрешетки связаны с геометрией профиля, а для гибкой черепицы обычно требуется сплошное основание из подходящих плитных материалов.

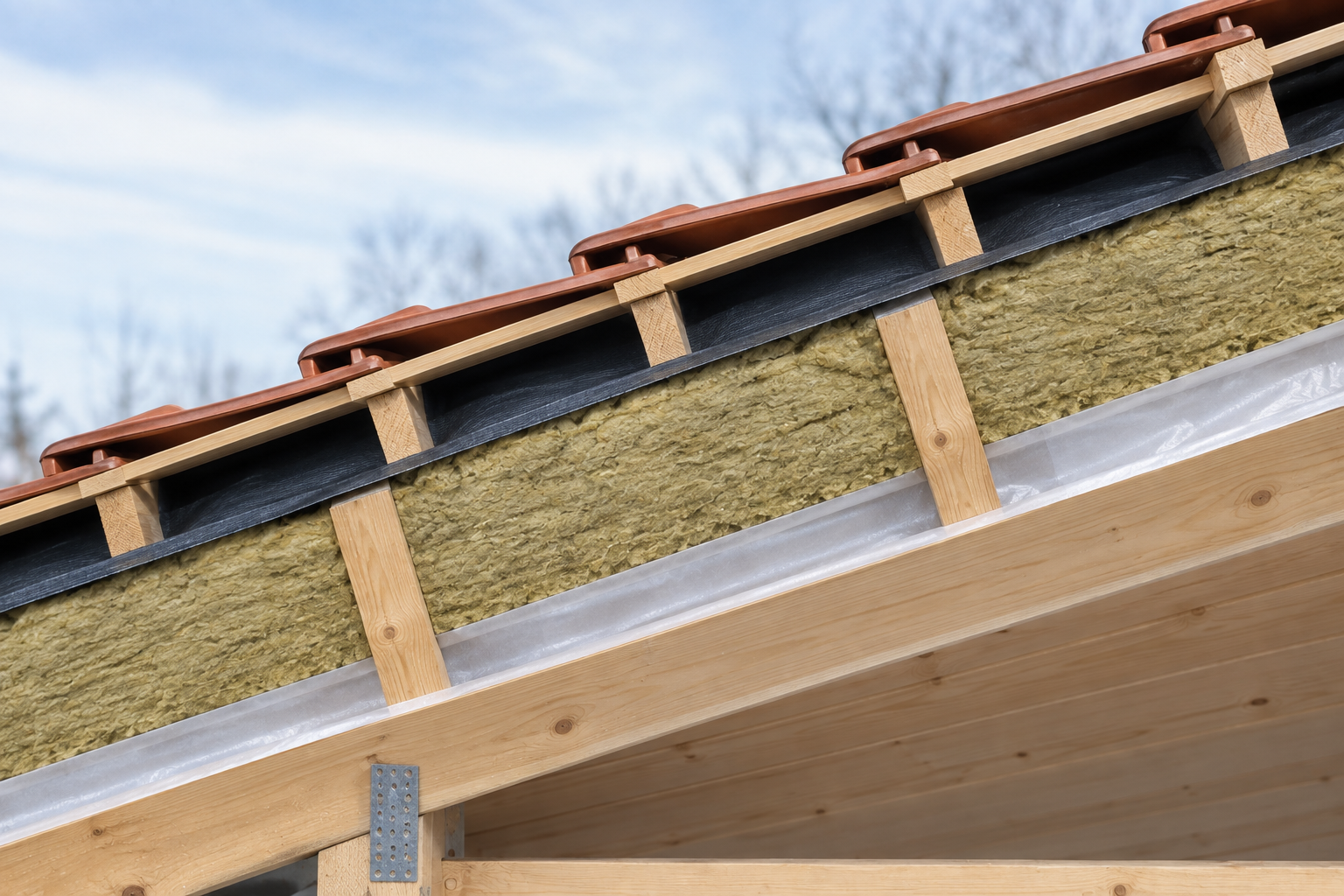

Слои утепленного кровельного пирога
Помимо правильного расположения слоев, при устройстве утепленной крыши необходимо учитывать состояние деревянных элементов, качество монтажа мембран и организацию вентиляции.
Перед монтажом стропильную систему и другие деревянные элементы при необходимости обрабатывают составами для защиты от биологических повреждений. После высыхания защитного состава приступают к монтажу слоев кровельного пирога.
Перед монтажом стропильную систему и другие деревянные элементы при необходимости обрабатывают составами для защиты от биологических повреждений. После высыхания защитного состава приступают к монтажу слоев кровельного пирога.

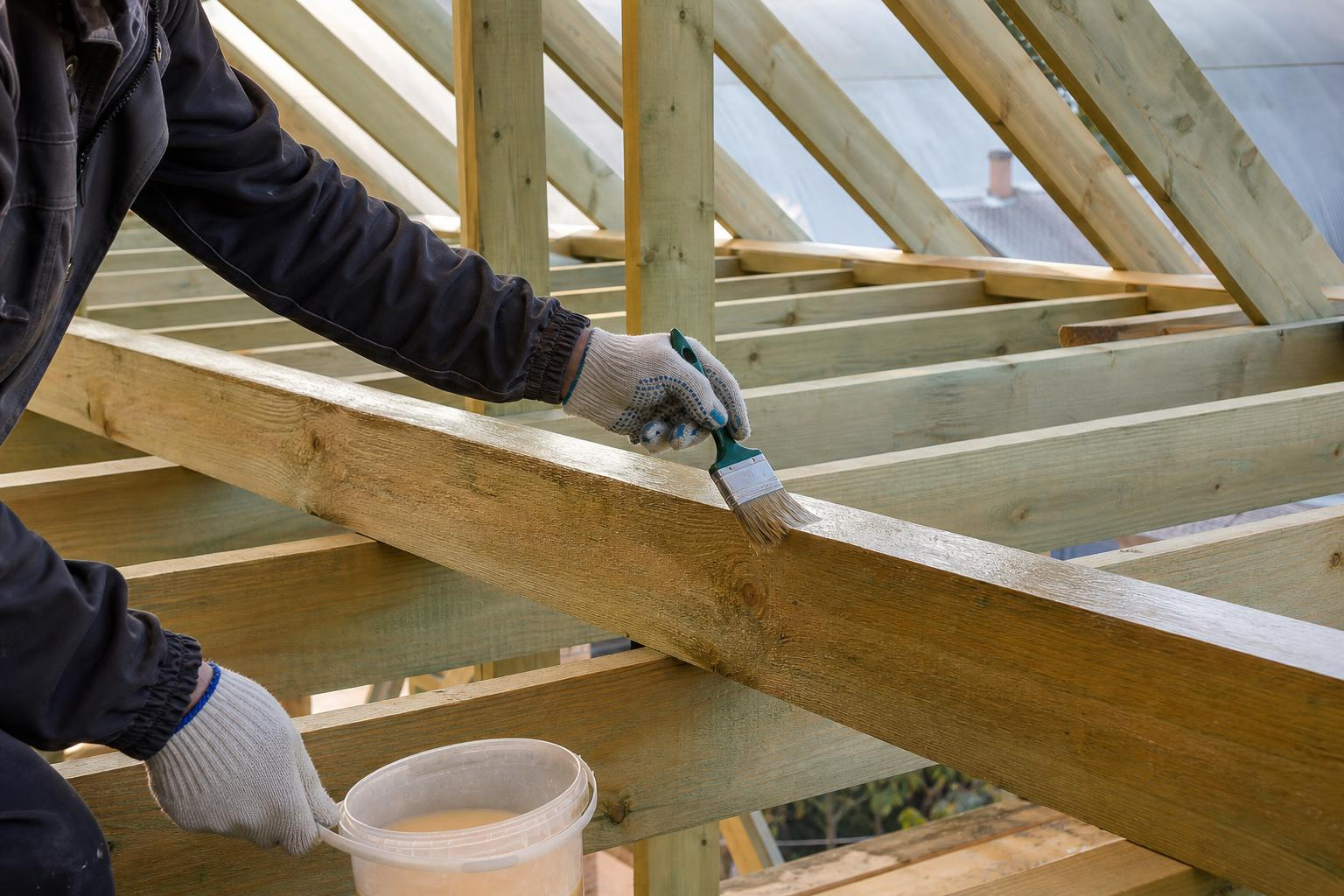

Обработка стропил и обрешетки антисептиком
Перед началом монтажа деревянные элементы проверяют на наличие повреждений и обрабатывают подходящим защитным составом. Выбор средства зависит от условий эксплуатации и требований производителя. Для конструкций, расположенных внутри жилого помещения, важно учитывать состав продукта и его назначение.
После высыхания обработки приступают к монтажу пароизоляции. Мембрану укладывают со стороны помещения, тщательно герметизируя стыки и примыкания.
Минеральную вату или другой выбранный теплоизоляционный материал размещают между стропилами. Плиты должны прилегать друг к другу и к элементам конструкции без открытых щелей, при этом утеплитель нельзя устанавливать с чрезмерным сжатием.
После высыхания обработки приступают к монтажу пароизоляции. Мембрану укладывают со стороны помещения, тщательно герметизируя стыки и примыкания.
Минеральную вату или другой выбранный теплоизоляционный материал размещают между стропилами. Плиты должны прилегать друг к другу и к элементам конструкции без открытых щелей, при этом утеплитель нельзя устанавливать с чрезмерным сжатием.
Пропитка стропил и обрешетки защитным составом до монтажа кровельного пирога.
Над утеплителем располагают мембрану, предусмотренную проектом. Затем формируют вентиляционный канал с помощью контробрешетки, после чего устанавливают обрешетку или сплошной настил.
Финишное покрытие завершает конструкцию. Его выбирают с учетом уклона крыши, геометрии скатов, требований к основанию и особенностей вентиляции. Для сложных скатов может применяться гибкая черепица, а металлочерепица и профилированные листы требуют соответствующего основания и вентиляционного канала.
Слои неутепленного кровельного пирога
Неутепленная конструкция применяется при холодном чердаке, который не используется как жилое помещение. В этом случае теплоизоляция располагается в перекрытии между отапливаемым этажом и чердаком, а конструкция ската не содержит слоя утеплителя.
Основная задача кровельной конструкции - защитить чердачное пространство и стропильную систему от атмосферных осадков и обеспечить удаление влаги.
В зависимости от выбранного покрытия и конструкции крыши применяют соответствующие подкровельные мембраны или плёнки. Их назначение и способ укладки зависят от типа материала, поэтому универсальная схема для всех крыш здесь неприменима.
Основная задача кровельной конструкции - защитить чердачное пространство и стропильную систему от атмосферных осадков и обеспечить удаление влаги.
В зависимости от выбранного покрытия и конструкции крыши применяют соответствующие подкровельные мембраны или плёнки. Их назначение и способ укладки зависят от типа материала, поэтому универсальная схема для всех крыш здесь неприменима.

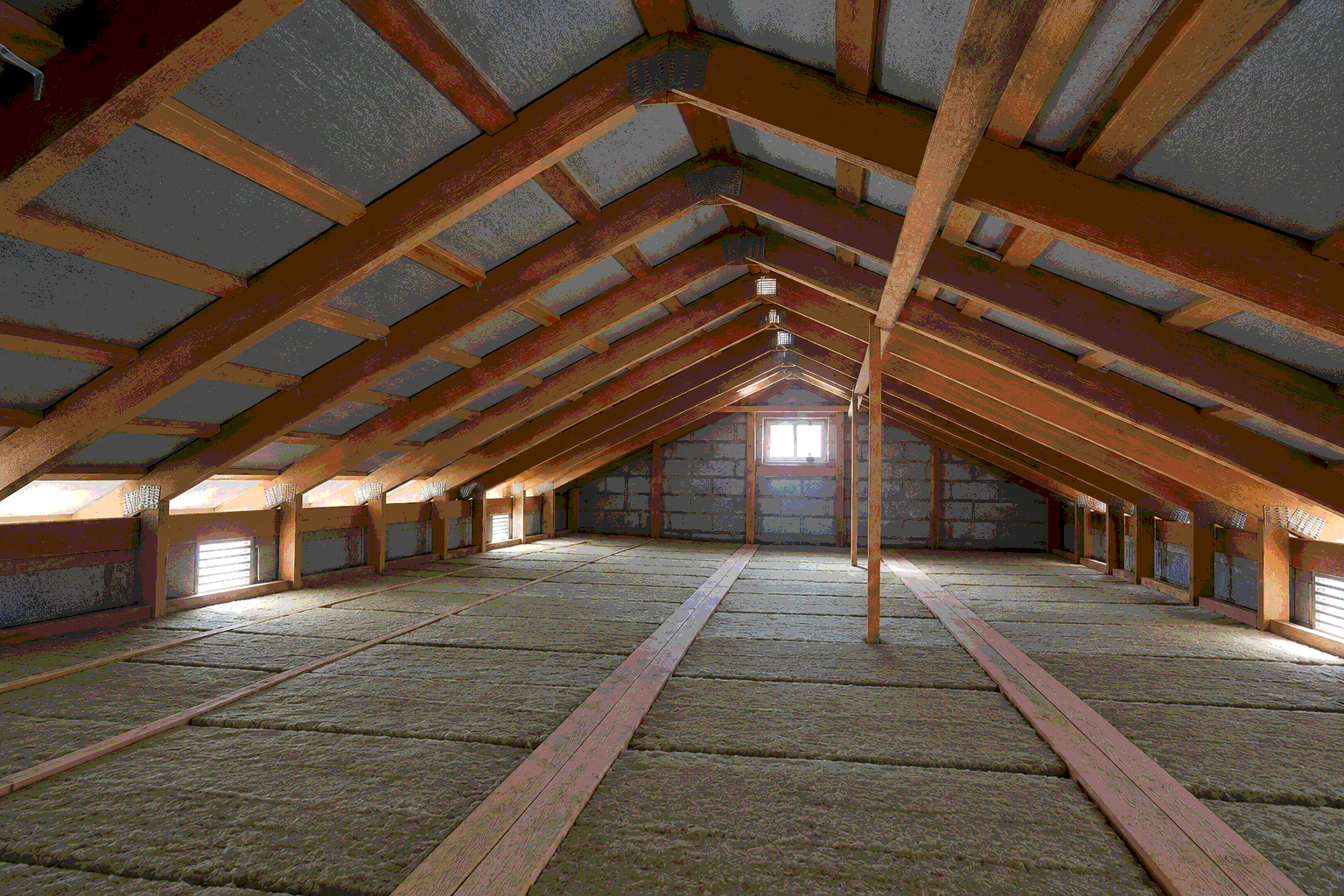

Организация вентиляции в холодном чердаке
В холодном чердаке необходимо обеспечить постоянный воздухообмен. Воздух поступает через предусмотренные проектом приточные отверстия, например в районе карнизных свесов, и удаляется через коньковые, хребтовые или фронтонные отверстия.
Такая схема позволяет выводить избыточную влагу и снижать риск образования конденсата на элементах кровельной конструкции. Параметры вентиляции определяются конструкцией крыши. В СП 17.13330.2017 для вентиляционных каналов приведены, в частности, требования к минимальной высоте канала и площади входных и выходных отверстий.
Такая схема позволяет выводить избыточную влагу и снижать риск образования конденсата на элементах кровельной конструкции. Параметры вентиляции определяются конструкцией крыши. В СП 17.13330.2017 для вентиляционных каналов приведены, в частности, требования к минимальной высоте канала и площади входных и выходных отверстий.
Организация вентиляции в холодном чердаке зависит от конструкции крыши и расположения приточных и вытяжных отверстий.
Кровельное покрытие выбирают с учетом его совместимости с конструкцией основания и системой вентиляции. При использовании гибкой черепицы особое внимание уделяют основанию, а для металлических покрытий - устройству обрешётки, вентиляционного канала и примыканий.
Регулярный осмотр вентиляционных отверстий позволяет своевременно удалять мусор и контролировать состояние подкровельного пространства.
Кровельное покрытие выбирают с учетом его совместимости с конструкцией основания и системой вентиляции. При использовании гибкой черепицы особое внимание уделяют основанию, а для металлических покрытий - устройству обрешётки, вентиляционного канала и примыканий.
Регулярный осмотр вентиляционных отверстий позволяет своевременно удалять мусор и контролировать состояние подкровельного пространства.

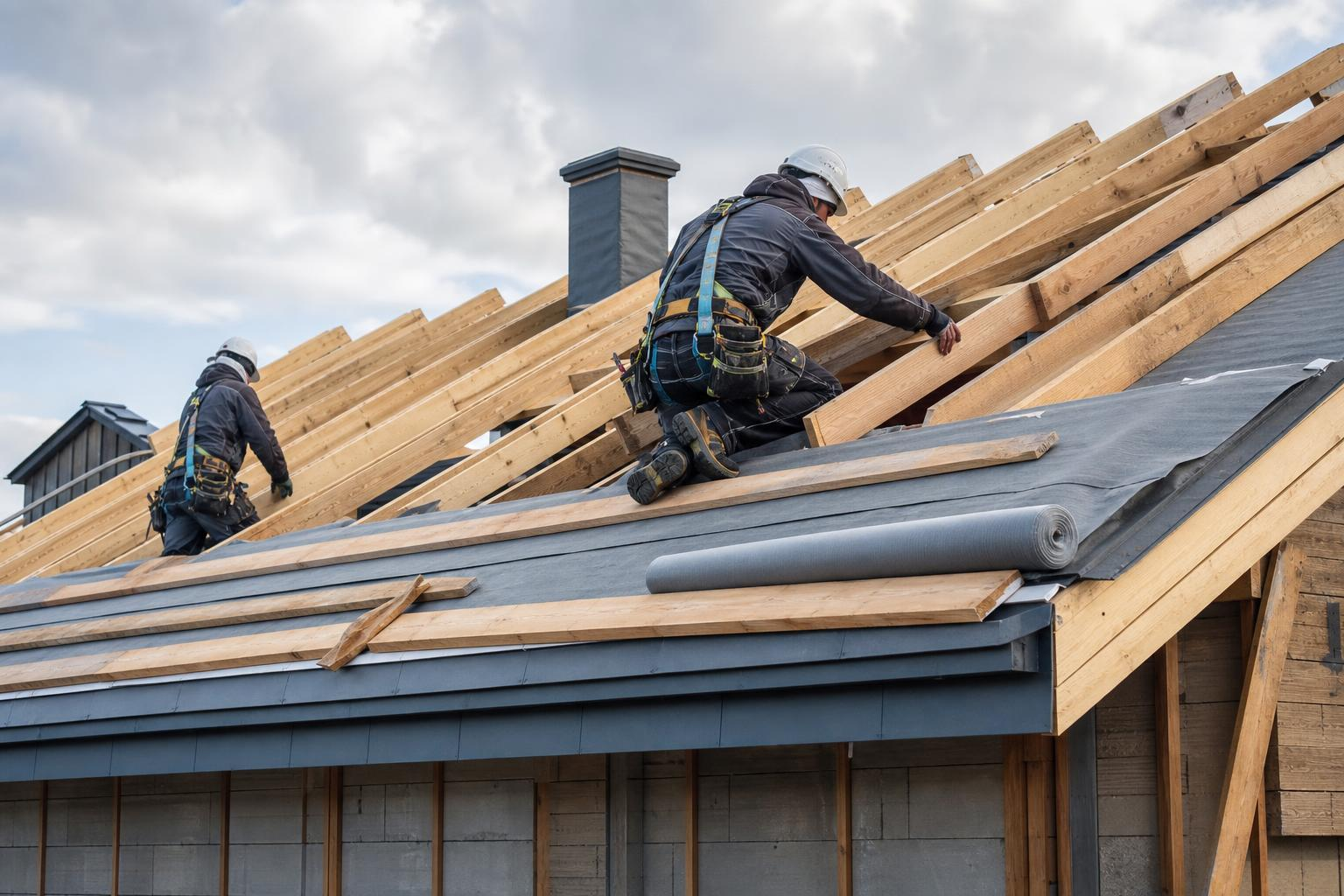

Порядок монтажа кровельного пирога
Монтаж начинают с проверки и подготовки несущей конструкции. Стропильная система должна соответствовать проекту и быть рассчитана на действующие нагрузки.
Далее со стороны помещения монтируют пароизоляцию, если она предусмотрена конструкцией утеплённой крыши. Полотна укладывают с необходимыми нахлестами и герметизируют стыки и примыкания.
После этого устанавливают теплоизоляцию между стропилами. Материал укладывают без открытых щелей, чтобы уменьшить риск появления мостиков холода.
Поверх утеплителя монтируют предусмотренную проектом подкровельную мембрану. Затем устанавливают контробрешетку, формирующую вентиляционный канал, и обрешетку под выбранное покрытие.
На последнем этапе монтируют кровельный материал, уделяя особое внимание конькам, карнизным свесам, ендовам и местам примыкания к стенам и проходкам.
Далее со стороны помещения монтируют пароизоляцию, если она предусмотрена конструкцией утеплённой крыши. Полотна укладывают с необходимыми нахлестами и герметизируют стыки и примыкания.
После этого устанавливают теплоизоляцию между стропилами. Материал укладывают без открытых щелей, чтобы уменьшить риск появления мостиков холода.
Поверх утеплителя монтируют предусмотренную проектом подкровельную мембрану. Затем устанавливают контробрешетку, формирующую вентиляционный канал, и обрешетку под выбранное покрытие.
На последнем этапе монтируют кровельный материал, уделяя особое внимание конькам, карнизным свесам, ендовам и местам примыкания к стенам и проходкам.
Различия между распорной и безраспорной стропильными системами
Выбор стропильной системы определяется проектом здания, геометрией крыши и расчетом нагрузок. В распорной схеме часть усилий передается на стены, поэтому конструкция должна предусматривать элементы, воспринимающие горизонтальные нагрузки.
Безраспорные схемы устроены таким образом, чтобы уменьшить передачу горизонтальных усилий на стены за счет особенностей соединения стропильных элементов и дополнительных конструктивных элементов.
Поэтому нельзя считать одну схему универсально подходящей для всех частных домов. Конкретное решение выбирают на стадии проектирования с учётом пролётов, материала стен, формы крыши и действующих нагрузок.
После подготовки стропильной системы выполняют монтаж соответствующих слоев кровельного пирога: утеплителя, мембраны, контробрешетки и обрешетки - если речь идет об утепленной крыше.
Безраспорные схемы устроены таким образом, чтобы уменьшить передачу горизонтальных усилий на стены за счет особенностей соединения стропильных элементов и дополнительных конструктивных элементов.
Поэтому нельзя считать одну схему универсально подходящей для всех частных домов. Конкретное решение выбирают на стадии проектирования с учётом пролётов, материала стен, формы крыши и действующих нагрузок.
После подготовки стропильной системы выполняют монтаж соответствующих слоев кровельного пирога: утеплителя, мембраны, контробрешетки и обрешетки - если речь идет об утепленной крыше.
Этапы монтажа стропильной системы и кровельного пирога требуют соблюдения последовательности и технологии крепления материалов.
На завершающем этапе проверяют соединения, примыкания и места прохода инженерных элементов через кровлю. От качества этих узлов во многом зависит защита конструкции от влаги.
На завершающем этапе проверяют соединения, примыкания и места прохода инженерных элементов через кровлю. От качества этих узлов во многом зависит защита конструкции от влаги.
Организация вентиляции и защиты от влаги
Вентиляция подкровельного пространства необходима для удаления избыточной влаги и снижения риска образования конденсата. В утепленных скатных крышах вентиляционный канал располагается между подкровельной мембраной и основанием под кровельное покрытие. Его параметры зависят от длины и уклона ската и должны соответствовать требованиям нормативной документации.
Пароизоляция со стороны помещения ограничивает поступление водяного пара в теплоизоляционный слой. При этом важно обеспечить герметичность не только полотен, но и примыканий к стенам, проходкам и другим конструкциям.
С наружной стороны утеплитель защищают от атмосферной влаги подходящей мембраной. Для разных типов подкровельных пленок может применяться различная схема вентиляции, поэтому материал выбирают с учетом рекомендаций производителя и конструкции крыши.
В холодном чердаке основной задачей становится вентиляция самого чердачного пространства. Приток и удаление воздуха организуют через предусмотренные конструкцией отверстия, чтобы влага не накапливалась в подкровельном пространстве.
Пароизоляция со стороны помещения ограничивает поступление водяного пара в теплоизоляционный слой. При этом важно обеспечить герметичность не только полотен, но и примыканий к стенам, проходкам и другим конструкциям.
С наружной стороны утеплитель защищают от атмосферной влаги подходящей мембраной. Для разных типов подкровельных пленок может применяться различная схема вентиляции, поэтому материал выбирают с учетом рекомендаций производителя и конструкции крыши.
В холодном чердаке основной задачей становится вентиляция самого чердачного пространства. Приток и удаление воздуха организуют через предусмотренные конструкцией отверстия, чтобы влага не накапливалась в подкровельном пространстве.
Отличия утепленного кровельного пирога от неутепленного
Главное различие между двумя вариантами заключается в расположении теплоизоляции.
- Утепленный кровельный пирог используется, когда помещение непосредственно под крышей должно оставаться теплым. В его состав входят теплоизоляция и пароизоляция со стороны помещения, а с наружной стороны предусматривается подкровельная мембрана и вентиляционный канал.
- Неутепленный пирог применяется при холодном чердаке. Утепление располагается в перекрытии между отапливаемым помещением и чердаком, а в конструкции ската его нет. Здесь особенно важны защита от атмосферной влаги и вентиляция чердачного пространства.
Утепленная и неутепленная кровля отличаются прежде всего расположением теплоизоляции и принципом организации вентиляции.
Оба варианта требуют правильного подбора материалов и соблюдения технологии монтажа. При выборе конструкции учитывают назначение помещения, тип кровельного покрытия, климатические условия и особенности самого здания.
Частые вопросы
Какой нахлест пароизоляции необходим при монтаже скатной крыши?
Нахлест зависит от требований действующей нормативной документации и инструкции производителя конкретной мембраны. В актуализированной редакции СП 17.13330.2017 для рулонных пароизоляционных материалов указан нахлёст не менее 100 мм с герметизацией стыков.
Можно ли укладывать утеплитель между стропилами без дополнительной контробрешетки?
Если конструкция предусматривает вентиляционный канал над теплоизоляцией, его необходимо обеспечить конструктивно. Для этого обычно применяется контробрешетка. Параметры вентиляционного канала должны соответствовать конструкции крыши и нормативным требованиям.
Что произойдет при неправильной ориентации диффузионной мембраны?
Если материал уложен не по инструкции производителя, его паропроницаемость и водозащитные свойства могут работать не так, как предусмотрено конструкцией. Поэтому при монтаже необходимо соблюдать указанную производителем сторону укладки и требования к нахлёстам.
Как влияет назначение чердака на выбор кровельного пирога?
Если пространство под крышей используется как жилое, применяют утепленную конструкцию. При холодном чердаке теплоизоляцию обычно располагают в перекрытии, а в конструкции ската основной акцент делают на защите от атмосферной влаги и вентиляции.
Нужен ли вентиляционный зазор при разных типах кровли?
Необходимость и параметры вентиляционного канала зависят от конструкции крыши и кровельного материала. Для ряда утепленных скатных крыш СП 17.13330.2017 предусматривает вентилируемую конструкцию с каналом между теплоизоляцией и кровлей; его высота должна быть не менее 50 мм.
Краткие выводы
Кровельный пирог частного дома подбирают с учетом назначения чердачного пространства, конструкции крыши, кровельного покрытия и климатических условий.
Для утепленной скатной крыши особенно важны непрерывная и герметичная пароизоляция, правильно рассчитанный слой теплоизоляции, подходящая подкровельная мембрана и вентиляционный канал. Для ряда конструкций его высота должна быть не менее 50 мм.
При холодном чердаке теплоизоляцию располагают в перекрытии, а в подкровельном пространстве организуют свободное движение воздуха.
Перед началом работ необходимо проверить стропильную систему, определить состав кровельного пирога по проекту и подобрать материалы, совместимые между собой. Отдельное внимание уделяют герметичности примыканий, вентиляции и защите деревянных конструкций от влаги.
Точные параметры утепления, вентиляции и отдельных слоев следует определять для конкретной конструкции, а не использовать универсальные значения без проверки расчетом и документацией на материалы.
Для утепленной скатной крыши особенно важны непрерывная и герметичная пароизоляция, правильно рассчитанный слой теплоизоляции, подходящая подкровельная мембрана и вентиляционный канал. Для ряда конструкций его высота должна быть не менее 50 мм.
При холодном чердаке теплоизоляцию располагают в перекрытии, а в подкровельном пространстве организуют свободное движение воздуха.
Перед началом работ необходимо проверить стропильную систему, определить состав кровельного пирога по проекту и подобрать материалы, совместимые между собой. Отдельное внимание уделяют герметичности примыканий, вентиляции и защите деревянных конструкций от влаги.
Точные параметры утепления, вентиляции и отдельных слоев следует определять для конкретной конструкции, а не использовать универсальные значения без проверки расчетом и документацией на материалы.
